Programação Assembly e Construção de Driver de Software.

Universidade Estadual de Feira de Santana (UEFS)

Disciplina: Sistemas Digitais (TEC499) - 2025.2, UEFS

Equipe: Luis Felipe Carneiro Pimentel e Walace de Jesus Venas

---

Índice

• Índice
• 1. Descrição e Objetivo do Projeto
• 2. Levantamento de Requisitos e Solução
  • Requisitos Gerais
  • Solução Adotada
• 3. Arquitetura Geral da Solução
• 4. Estrutura dos Módulos (HPS e FPGA)
  • HPS (ARM)
  • FPGA (Cyclone V)
• 5. Instalação, Configuração e Integração
• 6. Fluxo de Dados Entre HPS e FPGA
• 7. Testes, Resultados e Validação
• 8. Referências Cruzadas: Documentação Específica

---

1. Descrição e Objetivo do Projeto

Este projeto integra um sistema completo de processamento de zoom de imagens em escala de cinza (8 bits/pixel) para o kit DE1-SoC. A lógica central reside na divisão funcional:

• O HPS (ARM) cuida da interface com o usuário, da manipulação de arquivos BMP, comandos via menu interativo e comunicação com o hardware através de Assembly.
• O FPGA (Cyclone V) implementa o coprocessador dedicado, recebendo comandos, processando algoritmos de zoom, e retornando dados e flags de estado. O objetivo é criar uma solução robusta, modular e expansível, documentada de forma que futuros usuários/engenheiros possam compreender, replicar, manter e aprimorar.

---

2. Levantamento de Requisitos e Solução

Requisitos Gerais

• Manipulação correta de imagens BMP e integração com o coprocessador.
• Implementação de ISA enxuta para operações de zoom, replicação e decimação.
• Comunicação eficiente entre HPS e FPGA via barramentos PIO (Parallel Input/Output), com controle de delays e sinalização de status.
• Interface de usuário clara e facilitada.
• Resultados visíveis em monitor VGA.

Solução Adotada

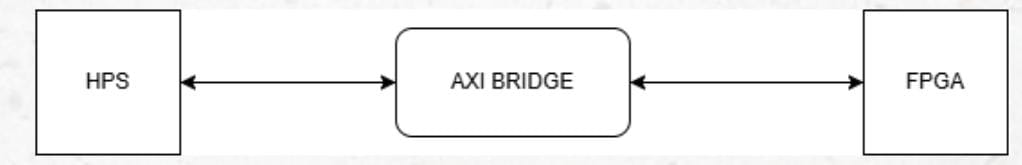

• HPS e FPGA conectados via sistema Qsys(Platform Designer).
• Separação total entre lógica de interface/controle (HPS) e lógica de processamento (FPGA).
• Estrutura modular, favorecendo manutenção e expansão.

Mais detalhes sobre os requisitos e solução específica em cada componente estão nos seus respectivos READMEs:
• README HPS
• README FPGA

---

3. Arquitetura Geral da Solução

    U[Usuário]
    M[Menu de Alta Nível (HPS)]
    BMP[BMP Loader]
    ASM[API Assembly]
    PIO[Registradores PIO]
    FPGA[Coprocessador FPGA]
    VGA[Monitor VGA]

    U --> M
    M --> BMP
    M --> ASM
    ASM --> PIO
    PIO --> FPGA
    FPGA --> VGA
    FPGA --> PIO
    PIO --> ASM

Descrição:

• O usuário interage com o menu HPS.
• Imagens BMP são selecionadas e carregadas pelo HPS.
• API Assembly monta e envia comandos via registradores PIO.
• FPGA recebe a instrução, processa e retorna status/resultados.
• A imagem processada é visualizada via monitor VGA.

---

4. Estrutura dos Módulos (HPS e FPGA)

HPS (ARM)

• Interface de navegação via menus.
• Gerenciamento de arquivos BMP.
• API Assembly para controle direto do hardware e sincronização.

Mais detalhes: README HPS

FPGA (Cyclone V)

• Implementação da ISA customizada.
• FSM e Datapath para zoom e manipulação de VRAM.
• Flags de status para monitoramento e depuração.

Mais detalhes: README FPGA

---

5. Instalação, Configuração e Integração

Resumo dos passos principais:

1. Instalar ambiente Linux e ferramentas ID/compilação HPS.
2. Realizar upload do bitstream do FPGA (projeto pronto e validado).
3. Instalar, compilar e executar o software HPS conforme instruções individuais.
4. Verificar conexão física HPS ↔ FPGA.
5. Testar operações iniciais (carregar imagem, zoom, reset, status).

Para instruções detalhadas de instalação/configuração, acesse:

• README HPS
• README FPGA

---

6. Fluxo de Dados Entre HPS e FPGA

Resumo do protocolo:

• HPS monta instrução (LOAD, STORE, ZOOM) em formato de 32 bits.
• A instrução é escrita em registrador PIO na FPGA.
• Pulso de enable ativa o processamento.
• FPGA processa, atualiza flags de status, retorna resultado.
• HPS lê flags, exibe resultados para usuário e/ou manipula imagem conforme saída.

Diagrama de sinalização PIO (ver detalhes em cada README):

Sinal	Direção	Finalidade	Largura
instruct	Entrada	Palavra de comando	32 bits
enable	Entrada	Disparo de processamento	1 bit
flags	Saída	Status do processamento	4 bits
data_out	Saída	Dados lidos pelo HPS	8 bits

---

7. Testes, Resultados e Validação

• Testes unitários e integrados validaram todas operações existentes.
• Erros identificados e corrigidos incluem dimensionamento inadequado de imagens, erros de sincronização entre HPS/FPGA e limites de zoom atingidos corretamente.
• Resultados detalhados com logs, imagens e exemplos estão disponíveis nas seções específicas dos respectivos READMEs.

---

8. Referências Cruzadas: Documentação Específica

• Documentação HPS (interface, menus, API Assembly): README HPS
• Documentação FPGA (coprocessador, ISA, blocos internos): README FPGA
• Este README serve como visão geral e guia para integração entre os dois sistemas.

---

Para dúvidas sobre integração, arquitetura e fluxograma do sistema, consulte os documentos da referência.
Para detalhes de implementação, operação ou depuração, acesse os READMEs específicos de HPS e FPGA acima.
